Множество обращений в нашу компанию и получение заказов со всей страны позволяют понять сегодняшние изменения рынка товаров для систем безопасности:
- общемировой рост числа локальных сетевых решений общего и специального назначения;
- необходимость коммутационного оборудования практически на любом предприятии;
- желание инсталляторов сэкономить время, приобретая готовое решение, не требующее какой-либо доработки и настройки.
Опираясь на данные тенденции, наша компания начала развитие нового товарного направления: семейства уличных коммутаторов под собственной торговой маркой ComOnyx. Это надёжное готовое решение, разработанное и собранное профессионалами. Линейка наших коммутаторов способна решить поставленную заказчиком задачу в кратчайшие сроки, с надлежащим качеством и наименьшими затратами человеческих ресурсов.
Мы предлагаем заказчику срочную сборку модели уличного коммутатора из сформированного модельного ряда. Для широты выбора специалистами компании была разработана линейка из 20 устройств, дополненная сопутствующим товаром.
Конструктив

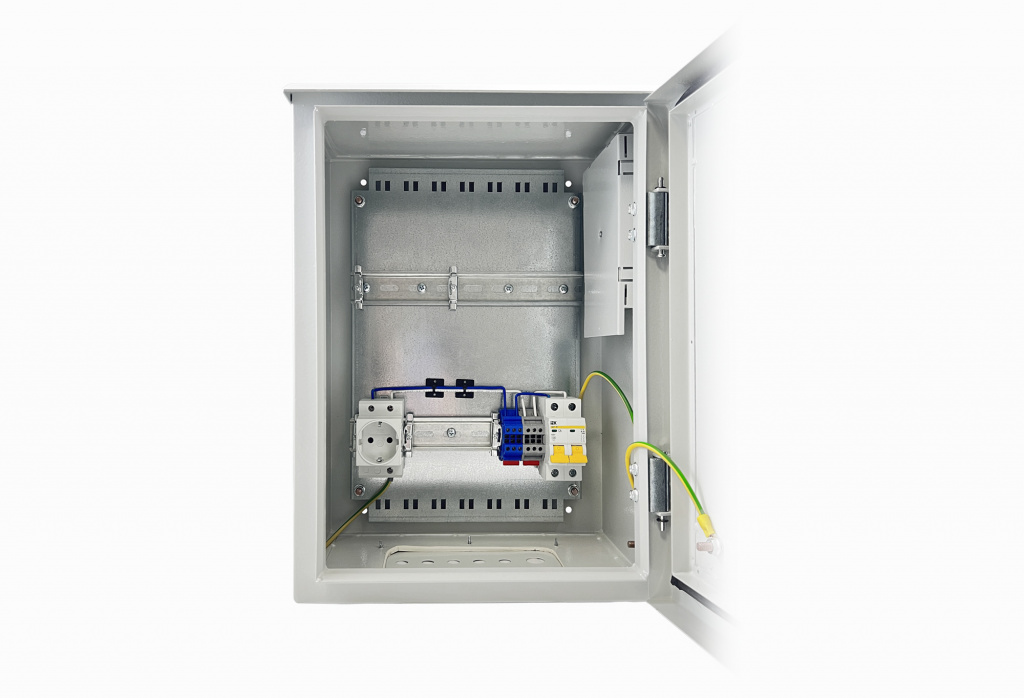

Основа нашего решения – вместительный термошкаф с классом защиты IP66, позволяющий закрывать вопросы с переохлаждением, нагревом, воздействием ультрафиолетового излучения, осадками, защитой от негативного воздействия песка, пыли и прочих климатических факторов. Кроме того, термошкаф оснащен функцией контроля доступа и защитой от актов вандализма и краж.
Очень часто от наших клиентов мы слышали истории о малой глубине пространства в шкафу и невозможности корректного использования выступающих элементов, таких как LC и SC разъемы, выступающие из SFP модулей и RJ45. Оборудование размещалось на боковых стенках, устанавливалось в разобранном виде или просто висело в шкафу на проводах. Из-за этого случались переломы оптоволокна, ломались фиксаторы разъемов, возникали и другие неприятные инциденты.
Поэтому выбором нашей компании стал классический шкаф с дверцей с единым универсальным размером корпуса (В х Ш х Г), 400 х 300 х 220 мм.
Корпус шкафа – цельносварная конструкция из листового металла. Материал корпуса – сталь. Специальные изгибы по периметру дверцы предназначены для уплотнителя, обеспечивающего пылевлагонепроницаемость соответствующего класса. Антикоррозийная обработка и внешнее защитно-декоративное покрытие, нанесенное по технологии порошкового окрашивания, защищают металл от климатического воздействия и обеспечивают долгий срок службы изделия.
Для установки на стену есть крепежный комплект. Для установки на мачту или столб возможно дополнительное приобретение специализированных кронштейнов (необходимо учитывать размеры опор).
Все шкафы оснащены:
- Внутренней монтажной панелью из стального оцинкованного листа. На монтажной панели размещены две DiN рейки с торцевыми фиксаторами.

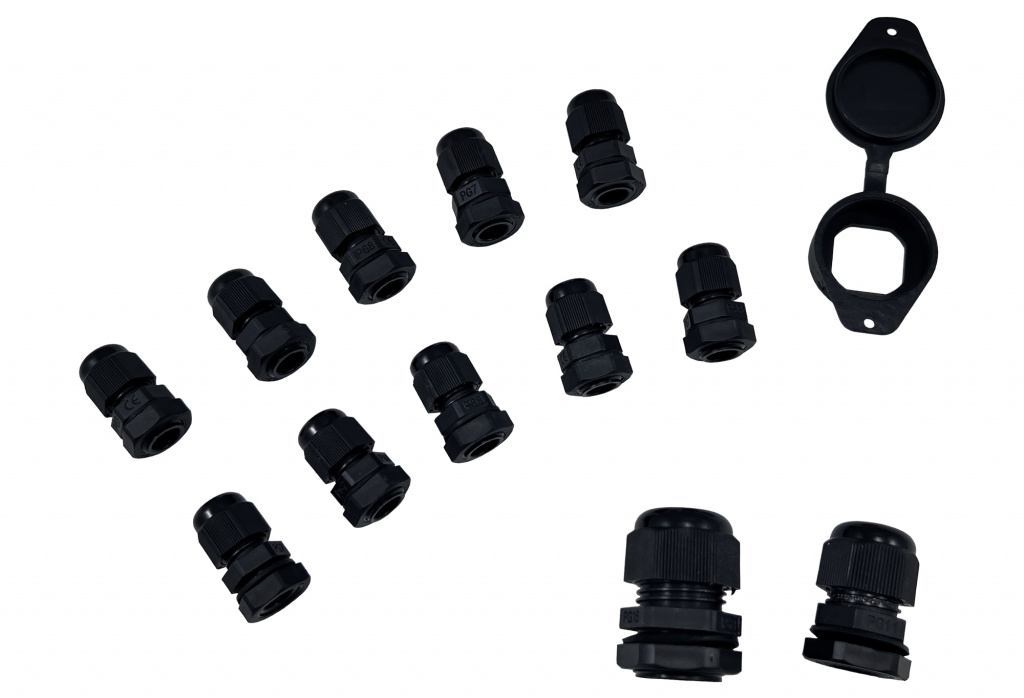

- Комплектом гермовводов с разным диаметром, фиксирующим и защищающим используемую кабельную сеть.

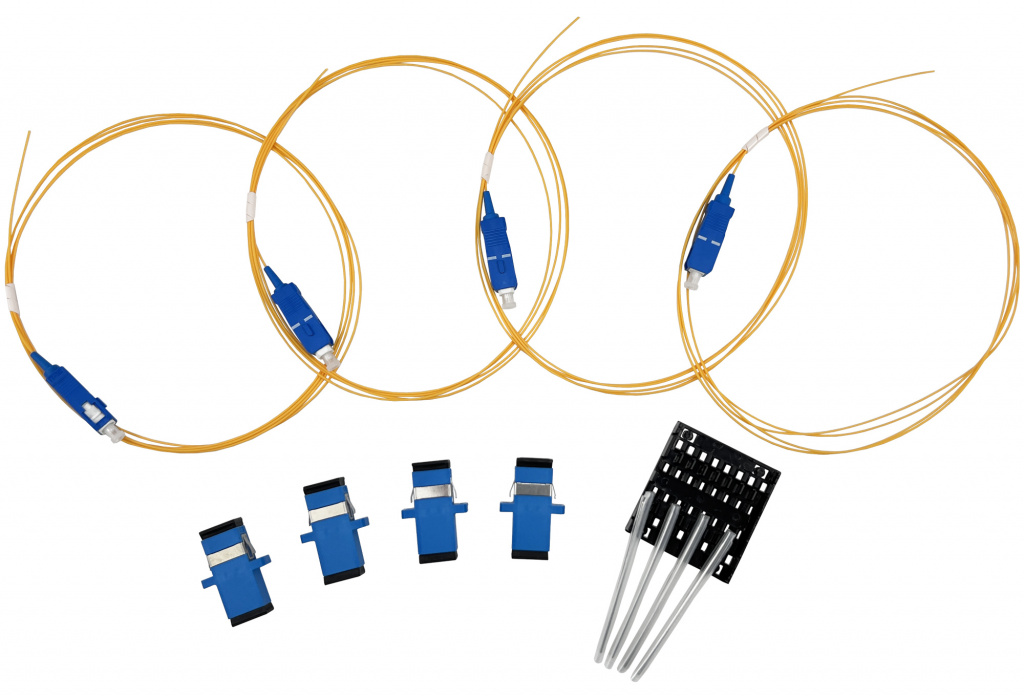

- Оптическим кросс-боксом с комплектом для набивки кросса на 4 SC.
Внутреннее наполнение
В составе каждого шкафа заказчик получает “расключенное” и закрепленное на одной из DIN реек оборудование:
- Вводной 2-х полюсный автомат номиналом 230 / 400 В, 6А.
- Комплект проходных клемм, через которые осуществляется распределение входящего питания.
- Комплект кабелей заземления.
-
Розетка для подключения дополнительного оборудования на 230 В, +- 10% (для моделей с диапазоном рабочих температур -40°C ~ +50°C).
- Обогреватель и термостат (для моделей с диапазоном рабочих температур -65°C ~ +50°C).
Основа комплектации
Основа наполнения готового решения - это промышленные коммутаторы разной ёмкости коммутации, пропускной способности, производительности и оптимально подобранные промышленные блоки питания, обеспечивающие необходимую мощность.
В нашей линейке 10 модификаций различного технического оснащения.
По основным параметрам промышленные коммутаторы подразделяются на:
- Неуправляемые/ Управляемые (L2, L2+, L3);
- Поддержка SFP модулей, разных по скорости (1G, 10G) и типу подключения (LC, SC и др.);
- Количество портов, от 4-х до 24-х (от 4*RJ45 + 2*SFP до 12*RJ45 + 12*SFP);
- С питанием по PoE и без;
- Бюджет PoE от 60-ти до 240Вт;
- С резервированием питания.
Весь описанный выше функционал позволяет реализовать на объектах малой, средней и большой сложности самые распространенные топологии сетей: Шина, Звезда, Кольцо, Смешанная.
Система термостабилизации
В процессе разработки наши инженеры искали оптимальное решение, основанное на необходимости круглосуточной работы оборудования, размещённого в уличном шкафу. Разработчики остановили свой выбор на комплектации оборудованием промышленного (Industrial) класса, в котором применяется элементная база с расширенным температурным диапазоном и допустимым уровнем рабочей температуры -40°C. Шкафы не предполагают никакой дополнительной термостабилизации. Оборудование, поставляемое в укомплектованных шкафах, положительно зарекомендовало себя в работе при отрицательных температурах.
Уличные коммутаторы востребованы и в северных регионах, где требование к значению рабочей температуры опускается до –65°C. Поддержка необходимого микроклимата и работоспособности электроники невозможна без дополнительного оборудования и специализированного термоизоляционного материала для утепления шкафа. Из такого материала выкраивается тепловая «рубашка» и вручную обклеиваются внутренние стенки шкафа. Такое решение надежно сохраняет тепло, выделяемое как приборами, так и специальным обогревателем.
Для принудительного обогрева необходимы два прибора: термостат и нагревательный элемент.
- Термостат (термодатчик) определяет температуру внутри шкафа. При её понижении до определённого значения формирует сигнал на включение нагревательного элемента. Термостат автоматически отключит нагреватель, когда температура достигнет заданной величины.
- В качестве элемента для обогрева внутреннего пространства применяется устройство, представляющее собой позистор (терморезистор с положительным температурным коэффициентом), электрическое сопротивление которого, а, следовательно, и потребляемая мощность, зависят от температуры поверхности (чем выше температура позистора, тем меньше потребляемая мощность).
Устройства с разными температурными параметрами легко определить по модели. Для средней полосы РФ (до -40°C) это модели без буквы «H». Для северных районов с возможностью работы до -65°C, это модели с буквой «H» (Heater - обогреватель).
Для защиты от перенапряжений во время грозы возможен монтаж дополнительного оборудования - грозозащиты. Данное оборудование не входит в стандартную комплектацию, но может быть установлено по договоренности с заказчиком.
Опора на оптику
Сложности построения уличных телекоммуникационных систем сопряжены с размерами объектов. При организации сетей на крупных объектах рекомендуется использование Волоконно-Оптических Линий Связи (ВОЛС). Их применение позволяет с легкостью наращивать вычислительные возможности локальных сетей, благодаря установке быстродействующего активного оборудования.
Преимущества линейки уличных коммутаторов ComOnyx
1. Широкий модельный ряд позволяет:
- Выбрать среду передачи данных на базе одного поставщика, (UTP/FTP, ВОЛС, беспроводной канал);
- Выбрать устройства для использования в разных климатических условиях, (рабочая температура от -60°C ~ +75°C, пылевлагозащита до IP 66);
- Выбрать способ монтажа, (стол, стойка 19”, DiN рейка, стена, кронштейн, мачта).
2. Ассортимент сопутствующего и дополнительного оборудования позволяет:
- Расширить возможности основных устройств, (увеличить расстояние передачи, разделить или объединить данные и питание);
- Защитить оборудование от скачков напряжения разного типа;
- Построить работу с оборудованием сторонних производителей (IP-домофоны, IP камеры, лифтовые контроллеры, IP- СКУД, IP-СОУЭ и пр.).
3. И наконец, главные преимущества новой линейки коммутаторов ComOnyx:
- Решение поставленных задач в кратчайшие сроки,
- Освобождение заказчика от поиска комплектующих и сборки.
Все коммутаторы прошли обязательную сертификацию и подтвердили свое соответствие стандартам ЕАЭС!
Ассортимент сопутствующего оборудования:
|
|
|
|
||||
| Wi-Fi оборудование | Грозозащита | Инжекторы PoE | Коммутаторы и агрегаторы | ||||
|
|
|
|
||||
| Коммутаторы PoE | Промышленные коммутаторы | Уличные коммутаторы PoE | Удлинители PoE | ||||
|
|
||||||
| Медиаконвертеры | SFP модули | ||||||
